Joint de précision simple série 7 – axe sertis inox
- Axe sertis inox
- matière Inox X5CrNi 1810 (304L)
- angle mécanique maxi 45°
- vitesse de rotation max 800tr/mn
- Possibilité de fabriquer sur mesure
- Toutes longueurs sur demande
Un conseil technique ou un devis ?
Faites votre demande en ligne, c’est simple et gratuit.

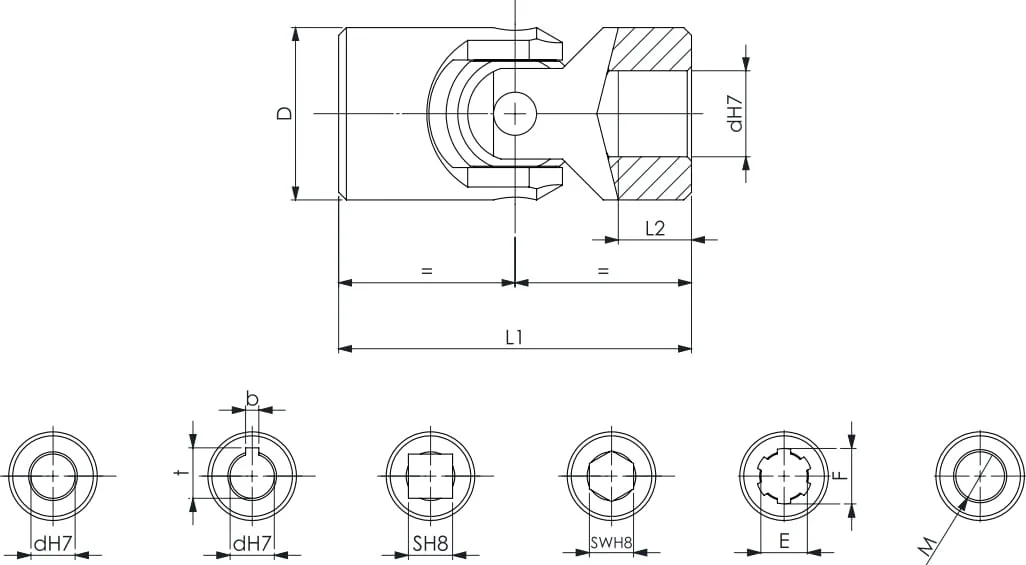

TYPE | D | d | L1 | L2 | C | a | b | Carré S | Hexa SW | Poids (kg) |
---|---|---|---|---|---|---|---|---|---|---|
7.10.4 | 10 | 5 | 22 | 44 | 15 | - | - | - | - | 0,03 |
7.13.4 | 13 | 6 | 29 | 58 | 19 | - | - | 6 | - | 0,04 |
7.16.4 | 16 | 6 | 17 | 34 | 8 | 2 | 7 | 6 | 6 | 0,05 |
7.16.4 | 16 | 8 | 20 | 40 | 11 | 2 | 9 | 8 | 8 | 0,06 |
7.16.4 | 16 | 8 | 29 | 58 | 19 | 2 | 9 | 8 | 8 | 0,06 |
7.22.4 | 22 | 10 | 24 | 48 | 12 | 3 | 11.4 | 10 | 10 | 0,1 |
7.22.4 | 22 | 10 | 38 | 76 | 25 | 3 | 11,4 | 10 | 10 | 0,1 |
7.25.4 | 25 | 12 | 28 | 56 | 13 | 4 | 13.8 | 12 | 12 | 0,16 |
7.25.4 | 25 | 12 | 43 | 86 | 29 | 4 | 13,8 | 12 | 12 | 0,16 |
7.29.4 | 29 | 12 | 43 | 86 | 29 | 4 | 13,8 | 12 | 12 | 0,2 |
7.29.4 | 29 | 14 | 45 | 90 | 30 | 5 | 16,3 | 14 | 14 | 0,2 |
7.32.4 | 32 | 16 | 34 | 68 | 16 | 5 | 18.3 | 16 | 16 | 0,3 |
7.37.4 | 37 | 18 | 54 | 108 | 35 | 6 | 20,8 | 18 | 18 | 0,3 |
7.37.4 | 37 | 16 | 47,5 | 95 | 30 | 5 | 18,3 | 16 | 16 | 0,35 |
7.40.4 | 40 | 20 | 54 | 108 | 32 | 6 | 22,8 | 20 | 20 | 0,4 |
7.42.4 | 42 | 20 | 41 | 82 | 18 | 6 | 22.8 | 20 | 20 | 0,6 |
7.47.4 | 47 | 22 | 63,5 | 127 | 38 | 6 | 24,8 | 22 | 22 | 0,8 |
7.50.4 | 50 | 25 | 54 | 108 | 26 | 8 | 28,3 | 25 | 25 | 1.2 |
7.50.4 | 50 | 25 | 70 | 140 | 44 | 8 | 28,3 | 25 | 25 | 1,3 |
7.58.4 | 58 | 30 | 61 | 122 | 29 | 8 | 33.3 | 30 | 30 | 1,85 |
7.58.4 | 58 | 30 | 89 | 178 | 58 | 8 | 33,3 | 30 | 30 | 2 |
Identique à : 100X, JCS00/SS, 101X, A5-491-6, JCS01/SS, 102X, GU01X, A5-491-8, JCS02/SS, GU02X, JCS02/SS, 103X, A5-491-10, JCS03/SS, GU03X, A5-491-10, JCS03/SS, A5-491-12, JCS04/SS, GU04X, A5-491-12, JCS04/SS, 104X, A5-491-12, 105X, A5-491-14, JCS05/SS, 106X, A5-491-16, JCS06/SS, GU1X, 107X, A5-491-18, JCS07/SS, 108X, A5-491-20, JCS08/SS, GU3X, 109X, A5-491-22, JCS09/SS, A5-491-25, GU5X, 110X, A5-491-25, JCS10/SS, A5-491-30, GU6X, 111X, A5-491-30, JCS11/SS
